배전반과 분전반(함)에 대한 이해라는 제목의 글로 간단하게 알아봤는데요
이번에는 좀 더 자세하게 많은 사진들과 배전반 및 분전반(함) 내부를 살펴보며 어떤식으로 구성되어있는지 살펴보겠습니다
2022.12.19 - [전기] - 배전반과 분전반(함)의 이해
배전반과 분전반(함)의 이해
배전반,분전반(함)이라는 단어를 들어보셨나요? 비슷하다고 생각할수도 있지만 다른 용도와 의미를 가집니다. 이번에는 배전반이란 무엇인지, 분전반은 어떤부분을 일컫는지에 대해 알아보겠
sangulife.tistory.com
1. 공장에서의 배전반
1) 전등을 제어하는 배전반
전기실의 MCCB 배전반 내부에서 각각 공장의 어떤 지점으로 연결되어있는 중간 차단기들이 있을텐데요
위와 같은 배전반은 FROM 전기실로써 이 곳 배전반 메인 차단기가 전기실의 MCCB 배전반 내의 중간차단기와 연결되는것을 알 수 있습니다
메인 MCCB로써 50A의 정격을 가지고 있는것을 볼 수있으며, 보통 향후 추가로 설치할지도 모르는 전등 또는 설비들에 대비하여 스페어 차단기(ELCB)도 설치되어 있는것을 확인 할 수 있습니다
부하차단기 후단은 전등으로 바로 연결되는것이 아니라 배전반 하단에 보이는것 처럼 각 MC들이 연결되어 있으며 배전반 외부의 푸시버튼 스위치로 ON 또는 OFF로 제어를 하게됩니다
2) 전기설비(자동화제어) 배전반 1
먼저 전체적인 모습의 배전반 내부 모습입니다
(원래라면 배전반 문을 열었을때 상부 전등이 켜져야하지만 수명이 나가서 켜지지 않네요.. 조만간 교체해야 할것같습니다)
배전반으로 들어오는 메인 전기는 배전반 옆의 함 내부에 자리잡고있는 차단기를 기점으로 들어오네요
(위의 차단기에 인가되고 있는전압은 440V입니다)
보통 PLC를 제어하는 전기로는 24V DC 전기입니다
때문에 24V의 DC전기로 바꿔줄 파워서플라이를 볼 수 있습니다
아까 앞서서 배전반 메인 차단기에 인가되는 전압은 440V라고 했는데요.

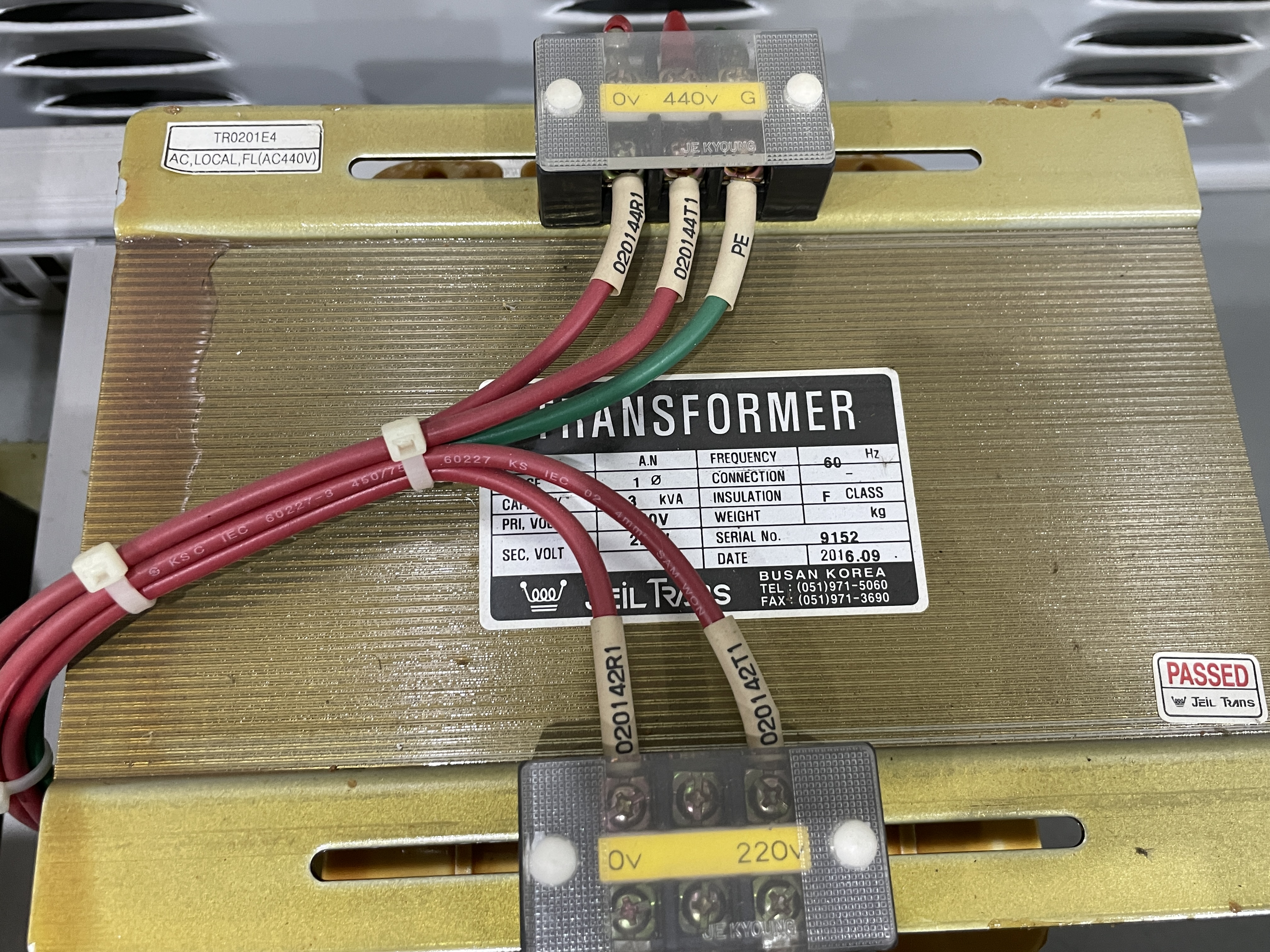

이 곳에서는 상단의 강압변압기를 통해 440V를 우선 220V로 낮추게 됩니다
220V를 필요한 곳에는 바로 220V로 공급이 되며 PLC 같이 DC 저압으로 변환해야하는 곳에는 따로 파워서플라이로 변성을 하게 됩니다. 따라서 파워서플라이를 통하여 220V의 교류전기를 24V의 DC전기로 변환하여 사용을 하죠
그리하여, 220V로 변압된 전기와 24V DC로 변성된 전기들은 각각 PLC 또는 노이즈필터, MC등으로 연결이 되어 각 부하에 공급이 됩니다
그렇게 메인 PLC를 기반으로 머리가 완성된셈입니다.
이제 머리만으로는 일을 할 수없으니 팔, 다리가 있어야 겠죠.
메인 PLC 배전반 옆으로는 바로 각 모터를 제어할 수있는 모터차단기와 MC, EOCR 그리고 릴레이와 단자대들이 있는것을 볼 수 있습니다
이 곳의 경우 440V의 SEW모터를 사용하기에 각 모터차단기에는 440V의 교류전기가 공급이되며 PLC의 신호를 받고 모터가 움직이면 MC의 접점이 붙게되고 릴레이에 신호를 주며 모터가 동작하게 되는것이죠
2023.02.09 - [전기] - SEW EURODRIVE 모터 명판의 의미와 결선에 대하여
SEW EURODRIVE 모터 명판의 의미와 결선에 대하여
이번에는 현장에서 사용중인 SEW EURODRIVE 모터의 명판에 대하여 각 부분이 의미하는것이 무엇인지에 대하여 알아보겠습니다 SEW 유로드라이브에 오신 걸 환영합니다! Simplify and increase your process CAD
sangulife.tistory.com
2023.06.02 - [전기] - 440V SEW 모터교체와 MC교체하기
440V SEW 모터교체와 MC교체하기
잘 돌아가던 모터에서 EOCR 알람이 발생하면서 멈추는 일이 발생했습니다 EOCR 알람이 떴으니 모터에 과부하가 걸렸겠죠? 모터에 과부하가 걸리면 열을 받곤 하는데 EOCR 알람이 떴던 모터에 손을
sangulife.tistory.com
2023.01.06 - [전기] - EOCR (슈나이더) 과전류 계전기 원리와 현장에서 알아보기
EOCR (슈나이더) 과전류 계전기 원리와 현장에서 알아보기
이번에 살펴볼 부분은 과전류 계전기입니다. 그 중 현장에서 사용하는 분전함 내부에 설치되어있는 EOCR(슈나이더제품)을 중점으로 원리와 실제 적용을 알아보겠습니다. 2023.01.05 - [전기] - CC링크
sangulife.tistory.com
3) 전기설비(자동화제어) 배전반 2

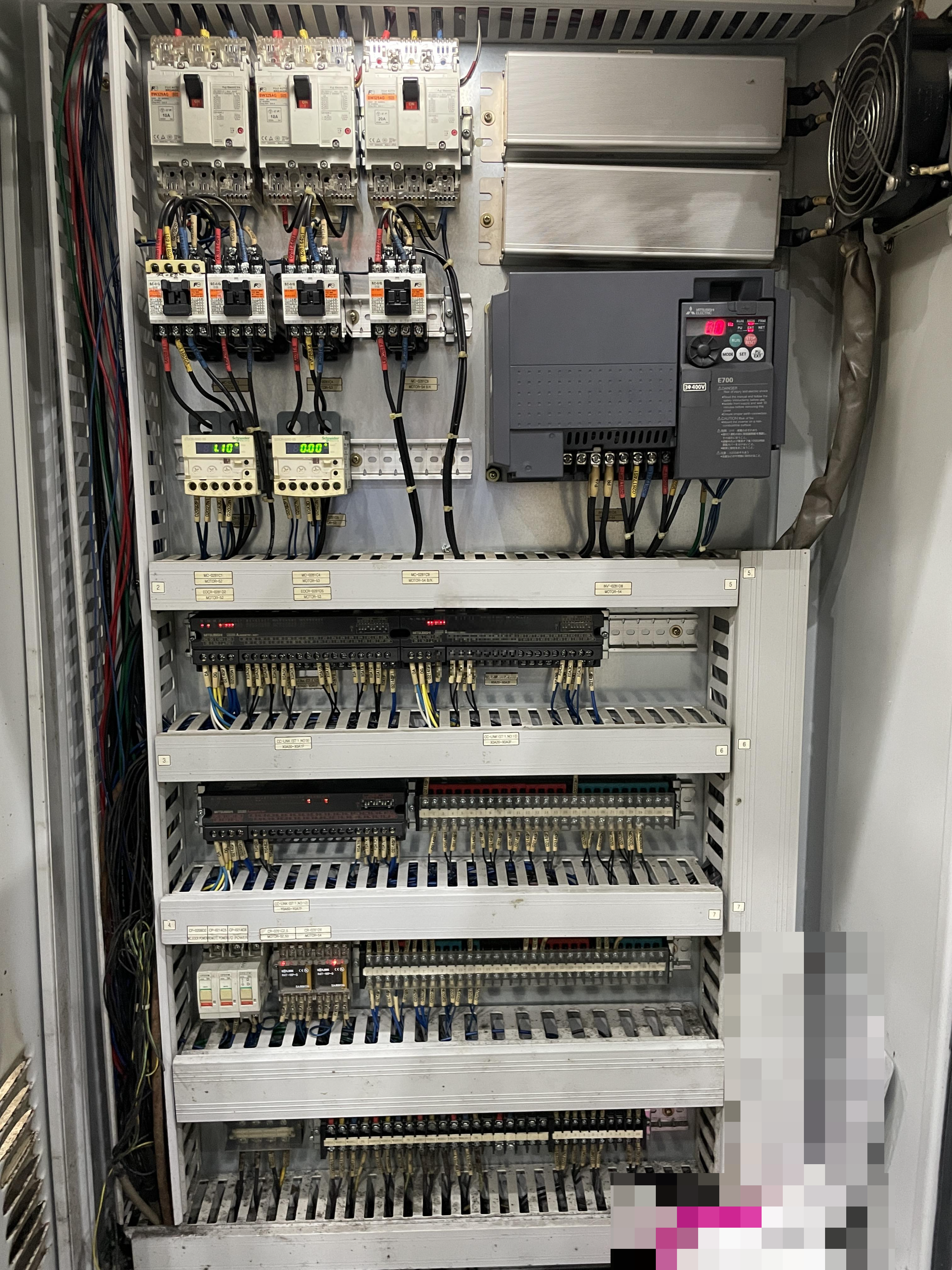

이번에는 인버터로 제어하는 또 다른 자동화설비의 배전반 내부입니다
위에서 살펴봤던 모터를 제어하는 판넬임에는 동일한데요. 한가지 추가된것이 있습니다
바로 인버터죠
이 인버터를 통하여 모터의 속도를 제어하기때문에 효율적인 모터의 속도제어를 하기 위해서는 필수적인 전기설비입니다.
위의 사진을 보면 알다시피 앞서 살펴본 배전반 내부구성과 크게 다르지 않은 것을 알 수있죠.
차단기를 통해 전기가 공급되며 그 후단에는 MC와 EOCR이, 다시 그 후단에는 각종 릴레이와 CC링크 및 단자대가 있으며 이를 거쳐서 모터로 전기가 공급되는 것이죠
2023.01.09 - [전기] - 인버터란, 모터에 사용되는 인버터원리와 특징
인버터란, 모터에 사용되는 인버터원리와 특징
전기에서 인버터란, DC(직류)를 AC(교류)로 변환해주는것을 말합니다. 여기에 더하여 주파수와 전압까지 가변을 해주는 것을 의미하기도 합니다. 이번에는 모터에 왜 인버터를 사용하는지 어떤
sangulife.tistory.com
2023.03.23 - [전기] - 인버터를 이용하면 전기가 절약되는 이유
인버터를 이용하면 전기가 절약되는 이유
전기적인 관점에서 인버터를 정의하면 직류의 전기를 교류로 바꿔주는 역할을 하는 장치입니다. 하지만, 인버터에는 보통 컨버터가 내장되어 있는 경우가 대부분이기에 교류 → 직류 → 교류로
sangulife.tistory.com
4) 전기설비(자동화제어) 배전반 3
이번에는 또 다른 자동화 설비의 배전반 내부인데요
메인 차단기 후단으로 연결되있는 MC 그리고 PLC에 알맞은 전기를 공급해줄 파워서플라이, 강압변압기등 앞서 살펴본 설비들이 오밀조밀 모여있습니다
결국 PLC로 제어하는 자동화설비들은 메인 전기가 들어오는 차단기 후단으로 부하차단기, MC, 파워서플라이, PLC, 퓨즈등이 필연적으로 따라올수 밖에 없는 구조인 셈입니다
이렇게 몇 개의 배전반의 모습을 눈에 익혀두면 다른 배전반 내부의 구조도 쉽게 눈에 들어오게됩니다
