공장에서 사용하는 트로리바는 주로 호이스트와 같은 기계를 유동적으로 사용하기 위해 전기를 공급하는 장치입니다
최근에 한 공장에서 트로리바에 스파크가 튀면서 탄화가 발생하고 차단기가 떨어졌던 적이 있는데요
그 현장을 살펴보면서 스파크 발생 이유는 무엇 때문이었는지에 대하여 알아보겠습니다
2023.04.06 - [전기안전관리자] - 전기안전관리 규정
전기안전관리 규정
https://www.keea.or.kr/head/wb/getWB01R01List.do 한국전기기술인협회 www.keea.or.kr 한국전기기술인협회에서 확인 할 수 있는 전기안전관리 규정 작성 예시이며, 직무고시 별지가 포함되어 있습니다
sangulife.tistory.com
1. 공장에서 쓰이는 트로리바
보통은 호이스트의 이동을 위해 공중에 설치되는 것이 보통이지만 이곳에서는 컨베이어의 좌, 우 이동을 원활히 하기 위해 아래쪽에 설치된 트로리바를 볼 수 있습니다

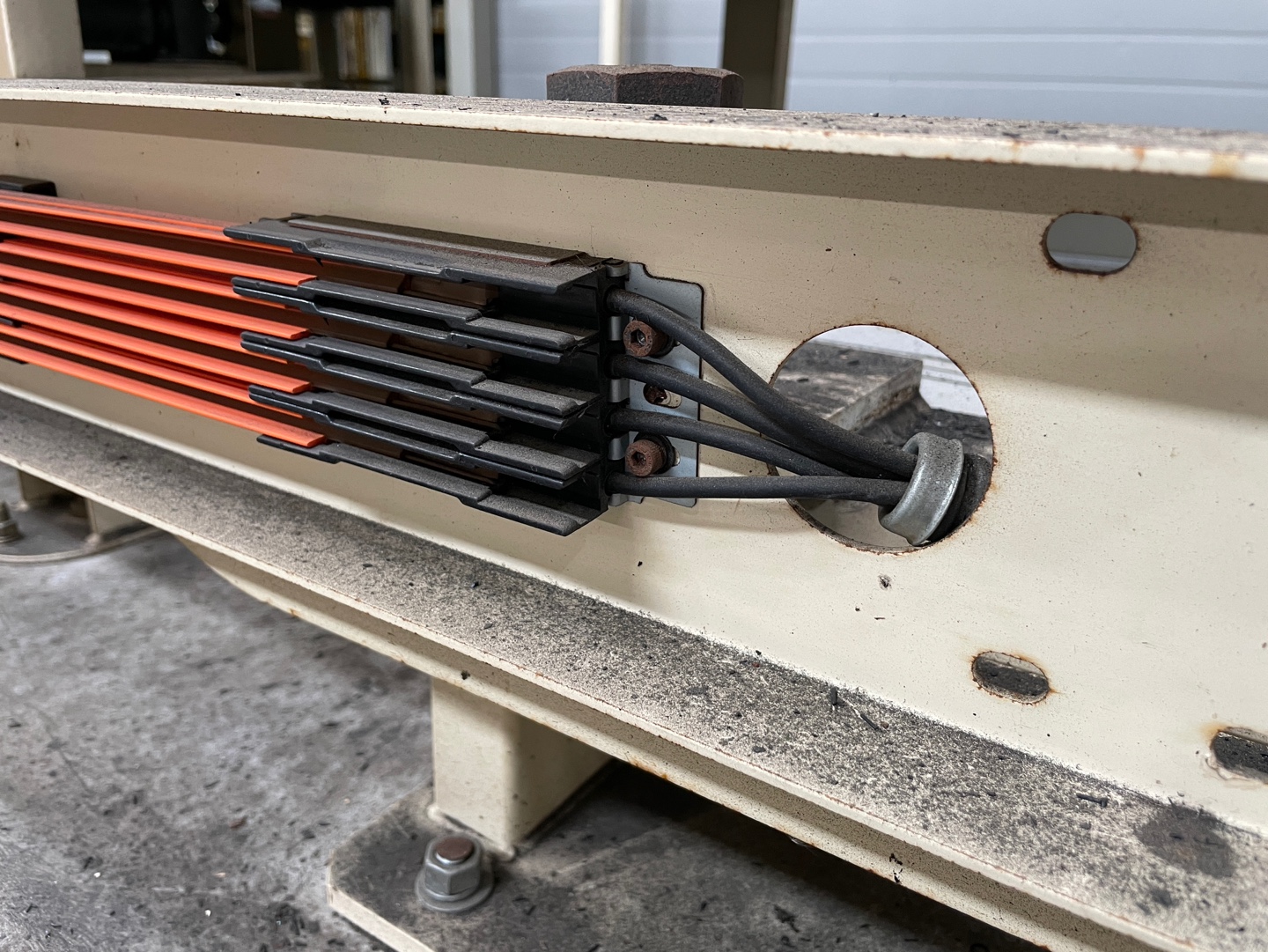

2. 트로리바 공급전원
트로리바의 끝단에는 위와 같이 전기를 공급하기 위해 전선이 연결되어 있는 모습을 볼 수 있습니다
3. 트로리바 모습
트로리바는 위와 같이 동과 같은 금속 레일이 길게 늘어져 있으며 양 옆을 부도체가 감싸고 있는 형식입니다
따라서, 도체 부분이 노출돼있기 때문에 감전사고에 더욱더 조심을 해야 합니다!
4. 트로리바와 연결된 집진기
트로리바에 연결된 집진기 모습입니다
트로리바에 도통되는 전기가 집진기로 기기에 공급이 되는 것을 볼 수 있는데요
위의 사진을 자세히 들여다보면 트로리바와 슈와 연결된 부분에 검은색 가루와 함께 그을린 자국을 볼 수 있습니다
5. 트로리바 탄화발생 모습
간신히 컨베이어를 옆으로 옮겨서 스파크가 발생했던 곳을 확인하니 처참한 모습이었습니다
다시 한번 전기의 무서움을 확인하게 되는 순간이었습니다..!
스파크로 인해 탄화된 부분의 트로리바를 우선 교체하고 주위의 먼지를 모두 털어 냈습니다
6. 트로리바 탄화발생 이유
쌓여있던 먼지가 문제라고 생각했지만 교체 뒤에도 스파크가 튀는 것을 확인하였습니다
자세히 주변을 들여다보니 트로리바를 고정하는 지지대의 고정볼트가 아주 많이 풀려있던 것이었습니다
단순히 스파크가 튄다고 전기설비 자체의 문제인 줄 알았지만 기계적으로 받쳐주는 프레임의 고정볼트가 풀린 바람에 트로리바가 흔들거려서 스파크가 튀어서 탄화가 발생했던 것이지요
전기설비에서 전기사고가 발생하지 않게끔 하는 것이 전기안전관리자의 역할이지만, 주변 상황도 판단하여 전기적인 문제인지 기계적인 문제인지 판단하는 것 또한 중요한 것 같습니다
