전압계용 전환 개폐기, VS의 원리와 이해 (캠스위치 이해)

자격증에서 공부하던 전압계용 전환 개폐기, 약자로 VS라고 하죠

이론에서만 배웠던 이 개폐기를 어디서, 왜 사용하는지 알 길이 없었지만 실무를 겪으면서야 알게 됐습니다

이번에는 캠스위치 중, 전압계용 전환 개폐기 (VS)에 대해서 알아보겠습니다





2023.03.09 - [전기] - 전류계용 전환 개폐기, AS의 원리와 이해 (캠스위치 원리)

전류계용 전환 개폐기, AS의 원리와 이해 (캠스위치 원리)

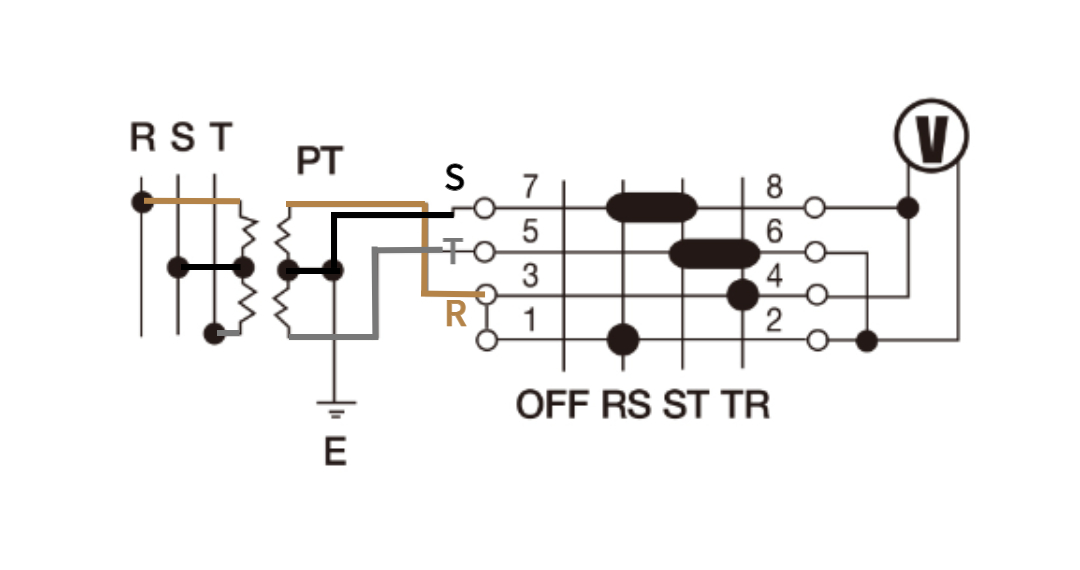

▶ 전압계용 전환 개폐기 도면

전압계용 전환 개폐기 도면 [출처: 용성전기(주)]

이러한 도면을 보신 적이 있으신가요?

위 도면은 전압계용 전환 개폐기의 도면입니다.

자격증 공부할 때 딱 한번 본 적이 있는 친구입니다 (그때는 이해하지 못하고 넘어갔지만요 ㅠ)



▶ 전압계용 전환개폐기 현장사진

도면으로만 보면 이해하기 힘들 것 같아서 현장에서 실제로 사용하고 있는 VS를 보시겠습니다

전압계용 전환 개폐기 (VS)

위의 사진에서 보이는 것이 전압계용 전환 개폐기 (VS)입니다

OFF를 하면 전압이 측정되지 않으며, R-S방향으로 돌리면 R-S의 선간전압이 S-T방향으로는 S-T의 선간전압이 마지막으로 T-R방향으로 돌리면 T-R의 선간전압이 측정되어 위의 디지털계전기에서 값을 확인할 수 있습니다





▶ 전압계용 전환 개폐기 원리

전압계용 전환 개폐기가 무엇인지 알았으니 도면도 한번 해석해 봅시다

먼저, R S T 각각 상을 따라가 보면 1,3이 R상에 해당하는 부분이고 5에 해당하는 부분이 T상이며 7에 해당하는 부분이 S상이라는 것을 알 수 있습니다

(현재는 KEC규정에 의해 R상을 L1선, S상을 L2선, T상을 L3선이라고 하지만 여기서는 과거 내선규정대로 R, S, T 상이라고 표기하겠습니다)





그렇다면 RS, ST, TR 각 스위치를 회전시켰을 때 어떠한 원리로 각 선간전압이 측정되는지 알아보겠습니다





1) R-S 방향 측정 시

R-S 선간전압 측정시

캠스위치를 돌려서 R-S방향에 맞추게 되면 R-S의 선간전압이 측정되죠

위와 같이 도면에서 까맣게 칠해져 있는 부분으로 각 상의 전류가 흐른다고 생각하면 편하실 겁니다



RS위치의 경우에서는 S상에 표시가 되어 있기 때문에 7-8라인이 도통이 됩니다

또한, R상에도 표시가 되어있는 것을 볼 수 있는데 이 부분에서는 1-2라인이 도통이 되죠

따라서, S와 R상 만이 도통이 되므로 전압계에는 R-S의 선간전압이 측정됩니다



2) S-T 방향 측정 시

S-T 선간전압 측정시

R-S 선간전압 측정 시와 동일하게 S-T 라인에 표시되어 있는 부분을 기준으로 하면 됩니다

위의 경우에는 S상과 T상만이 전압계에 도통되므로 전압계에는 S-T 선간전압이 측정됩니다





3) T-R 방향 측정 시

T-R 선간전압 측정시

마찬가지로 T-R라인에는 T상과 R상만이 도통되므로 전압계에는 T-R의 선간전압이 측정됩니다







※참고

도면에 까맣게 표시되어 있는 부분 중, 타원으로 길게 표시되어 있는 부분과 점으로 돼있는 부분이 나뉘게 되는 것을 볼 수 있는데 타원으로 길게 표시되어 있는 부분은 스위치를 회전 시에도 계속 도통이 되는 것을 표시한 것이라고 합니다



ex) RS에 놓여있을 때 R상과 S상이 동시 도통되지만 ST방향으로 회전을 한다면 R상은 즉시 개방이 되며 S상은 계속 도통이 된다는 표시입니다







▶ 전압계용 전환 개폐기 조작

캠스위치로 각 선간전압 방향전환

위와 같이 캠스위치를 회전시키면서 R-S, S-T, T-R에 맞는 전압을 측정하여 하나의 스위치 및 디지털 계전기로 3곳의 선간전압을 측정할 수 있게 하는 것이 바로 전압계용 전환 개폐기이죠!
