전류계용 전환 개폐기, AS의 원리와 이해 (캠스위치 원리)

전압계용 전환 개폐기의 원리와 현장 실물을 다음으로 이번에는 전류계용 전환 개폐기(AS)의 원리에 대하여 알아보고 현장사진과 함께 이해하도록 하겠습니다





2023.03.09 - [전기] - 전압계용 전환 개폐기, VS의 원리와 이해 (캠스위치 이해)

전압계용 전환 개폐기, VS의 원리와 이해 (캠스위치 이해)

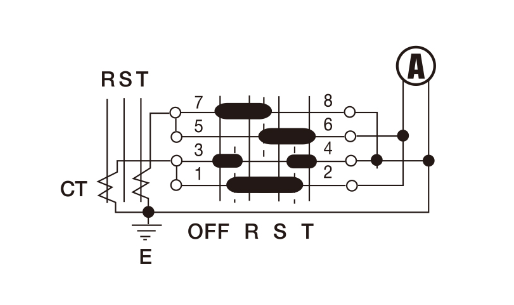

▶ 전류계용 전환 개폐기 도면

전류계용 전환 개폐기 도면 [출처 : 용성전기(주)]

전압계용 전환 개폐기의 도면과 유사하게 생긴 전류계용 전환 개폐기의 도면입니다

특징은 전류를 검출하기 위해 전압계에서 사용하던 PT가 아닌 CT로 이루어져 있으며 각 상의 원하는 전류만을 측정하고자 하는 개폐기입니다







▶ 전류계용 전환 개폐기 현장사진

전류계용 전환 개폐기 (AS)

위의 사진에서 보이는 것이 전류계용 전환 개폐기 (AS)입니다

R방향으로 회전하면 R상의 전류를, S방향으로 회전하면 S상의 전류를 T방향으로 회전하면 T상의 전류를 위의 디지털 계전기에 표시해 주죠

(KEC 규정에 따라 R→L1, S→L2, T→L3로 바뀌었지만 편의상 R, S, T 상으로 명칭 하겠습니다)







▶ 전류계용 전환 개폐기 원리

위의 도면에서는 CT가 R상과 T상에 걸쳐져 있으므로 5,7번은 T상을 1,3번은 R상이라는 것을 알 수 있습니다

그렇다면 R상의 전류는 어떻게 측정하는지, S상의 전류와 T상의 전류는 어떤 원리로 측정을 하게 되는지 알아보겠습니다





1) R방향 측정 시

R상 전류 측정시

먼저 R상의 전류를 측정하고자 하여 캠스위치를 R방향으로 회전했을 때입니다

스위치를 R방향으로 회전하게 된다면 위의 도면과 같이 T상 라인에 7-8번과 R상 라인의 1-2번이 도통하게 되는데요

7-8번인 T상의 경우 접지 부분과 폐회로가 형성이 되는 반면, 1-2번인 R상의 경우 전류계와 폐회로가 형성이 되게 됩니다



따라서, 전류계에는 R상의 전류만이 도통하게 되므로 R상의 전류를 측정할 수 있는 것이지요







2) T방향 측정 시

T방향 측정시

R상을 측정할 때와 동일하게 T상인 5-6번이 도통하여 전류계와 폐회로가 되며, R상은 3-4번으로 도통이 되어 접지 부분과 폐회로가 형성되기 때문에 T상의 전류만 측정을 할 수 있게 됩니다







3) S방향 측정 시

S방향 측정시

마지막으로 캠스위치를 S방향으로 회전하였을 때입니다

S방향으로 회전하게 된다면 위의 도면에서의 전류 흐름과 같이 5-6번이 도통하게 되어 T상과 전류계가 도통을, 1-2번이 도통하게 되어 R상과 전류계가 도통을 하게 되는데요

이렇게 R상의 전류와 T상의 전류가 합해진(벡터적으로의 합) S상의 전류를 측정할 수 있게 됩니다





※OFF 방향으로 회전을 하게 되면 R상과 T상 모두 접지로 도통하게 되므로 전류계에 전류가 흐르지 않아서 측정이 되지 않게 됩니다!

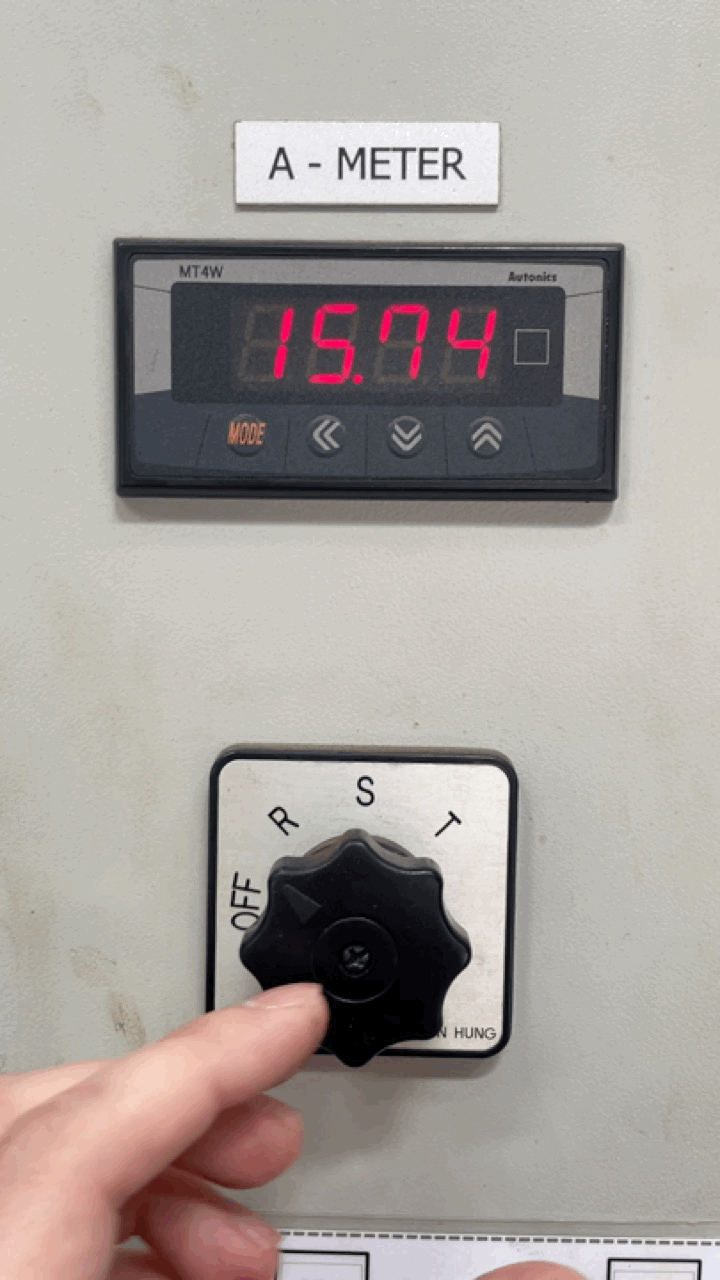

▶ 전류계용 전환 개폐기 조작



캠스위치로 각 전류방향으로 전환

위와 같이 현장에서 사용 중인 전류계용 전환 개폐기를 조작할 수 있는데요

동작하는 전기설비가 실시간으로 움직이기 때문에 그에 따라 바뀌는 전류량도 실시간으로 바뀌는 것을 확인할 수 있습니다
